PARATOIE E CARPENTERIE PER L’IDRAULICA
GEI elabora soluzioni efficaci per la gestione dell’acqua nel suo ciclo integrato,
nel settore idroelettrico ed irriguo, al fine di soddisfare specifiche problematiche impiantistiche, progettando e realizzando paratoie ad hoc di tipo:
• piana a parete o canale
• stramazzo
• settore
• ventola
• panconature
E’ inoltre specializzata nella progettazione e produzione di
• carpenterie per l’idraulica
• valvole speciali non di serie
Prodotti realizzati secondo gli standard di Qualità Gei Technology
Scarica la Brochure[/vc_column_text][/vc_column][vc_column width=”1/12″][/vc_column][/vc_row][vc_row css_animation=”” row_type=”row” use_row_as_full_screen_section=”no” type=”grid” angled_section=”no” text_align=”left” background_image_as_pattern=”with_pattern” background_color=”#dddddd” padding_top=”40″ padding_bottom=”80″][vc_column css=”.vc_custom_1491567955229{margin-top: -240px !important;margin-right: 0px !important;margin-bottom: 0px !important;margin-left: 0px !important;}”]

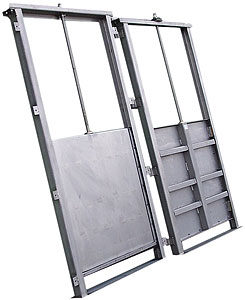

• Diaframma piano perpendicolare al flusso movimento verticale formato da lamiera pressopiegata di adeguato spessore con traverse e piatti di rinforzo • Applicazione: Vasche di raccolta, troppo pieno, sfioratori [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] Applicazione: Grandi luci, traverse. Frequente è anche l’impiego su sbarramenti artificiali dei fiumi con disposizione in linea e manovra volontaria, in abbinamento con paratoia a ventola sovrapposta. Questo tipo di paratoia ha avuto le maggiori applicazioni nei tipi automatici nei quali non è necessario alcun organo di manovra per il funzionamento normale. [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] Applicazione: regolazione livello su bacini e canali o sfioro Rappresenta la famiglia delle paratoie completamente automatiche è ed caratterizzata dalla estrema semplicità costruttiva. Si tratta di un sistema a fulcro fisso, leve fisse o mobili e contrappeso esterno. La paratoia è composta da diaframma con struttura piana, cerniere sul lato inferiore, trave principale e attacchi per aste o catene, leve laterali fisse o mobili collegate da contrappeso fisso. Talvolta, secondo necessità, sono previsti dei martinetti idraulici per manovra di emergenza. [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] Applicazione: a canale quale organo di sbarramento e isolamento di una certa aera. Vengono installati in prossimità di paratoie, derivazioni, impianti di strigliatura, ecc. allo scopo di consentire interventi in situazione straordinaria. Sono strutture del tutto simili alle paratoie piane ma prive di organo meccanici di azionamento. Diaframma piano singolo o nel caso di grandi luci composto da più elementi sovrapposti in verticale con ancoraggi per il sollevamento. • PN 10/16/25/40 [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] • costruiti in acciaio al carbonio S235JR o similari • Costruite in acciaio al carbonio S235JR o similari [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] • Diametri da DN 400 a DN 2200 PN 6 – 10 – 16 – 25 [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] • costruite sia in acciaio al carbonio S235JR o similari sia in acciaio inox AISI 304- 316 [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] • costruiti sia in acciaio al carbonio S235JR o similari sia in acciaio inox AISI 304- 316 • in acciaio al carbonio S235JR o similari oppure in acciaio inox AISI 304- 316 [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] • in acciaio al carbonio S235JR o similari oppure in acciaio inox AISI 304- 316 [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] • in acciaio al carbonio S235JR o similari con verniciatura epossidica o zincati a caldo [/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text] • Manuali e motorizzate [/vc_column_text]PARATOIA PIANA
• Applicazioni: a parete in bacino di intercettazione o di sicurezza con chiusura a gravità, e a canale Telaio (gargame) sagomato, ricavato da lamiera
pressopiegata di adeguato spessore,
– completo di zanche per l’ancoraggio nel getto di seconda fase
– completo di staffe per ancoraggio alla parete
– Tipo a strisciamento
– Tipo a scorrimento su ruote (per dimensioni e carichi importanti)
• Tenuta idraulica: in gomma sintetica antisabbia, antiolio, insensibile ai solventi, a forma di nota musicale per fianchi e cielo, piatto per la soglia
– sui quattro lati mono o bidirezionale per applicazione in bacino
– sui tre lati mono o bidirezionale per applicazione in canale
• Movimentazione:
– manuale tramite gruppo di comando montato su idonea trave in testa al telaio composto da asta filettata, gruppo riduttore e volantino
– motorizzata tramite gruppo di comando montato su idonea trave in testa al telaio composto da asta filettata, gruppo riduttore e attuatore elettrico
– idraulica tramite cilindro oelodinamico doppio effetto montato su idonea trave in testa al telaio e collegamento con diaframma tramite asta
• Costruzione:
– in acciaio al carbonio sia zincato a caldo che verniciato
– in acciaio inossidabile[/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text]
PARATOIA A STRAMAZZO
• Caratteristiche costruttive in tutto simili alle paratoie piane con la particolarità che la manovra avviene in abbassamento e con funzione di regolazione del battente idraulico e del livello di sfioro.PARATOIA A SETTORE
Nella forma classica e composta dal diaframma strutturato a settore circolare per cui la spinta passa per l’asse di rotazione, da 2 bracci con perni a bassa resistenza di attrito, eventuale sistema di comando con catene e albero motore oppure con cilindri oleodinamici.PARATOIA A VENTOLA
Solitamente vengono installate sul ciglio delle dighe come scaricatori per troppo pieno, lungo canali di adduzione con funzione di sfioro e scarico per eccesso di portata, così come in prossimità di opere di presa di grandi dimensioni.PANCONATURA
La movimentazione avviene mediante l’utilizzo di una apposita trave di aggancio e sgancio azionata da strutture fisse in loco o autogru.[/vc_column_text]
VALVOLE A FARFALLA FLANGIATE
• a doppio eccentrico
• scartamento secondo le EN 558-1 F4
• costruite con corpo e disco in acciaio al carbonio S235JR o similari
• verniciatura epossidica
• sede tenuta in acciaio inox AISI 304
• guarnizione in EPDM
• riduttore a vite senza fine
• manuale o motorizzataOTTURATORI A DISCO SOTTOCUFFIA O SOMMERSO PER VASCHE DI CARICO O SERBATOI
• verniciatura epossidica
• con sede tenuta in acciaio inox AISI 304
• dimensioni dal DN 150 al DN 800 (altre misure a richiesta)[/vc_column_text][vc_separator type=”normal” up=”22″ down=”22″][vc_column_text]
VALVOLE DI REGOLAZIONE DI LIVELLO PER VASCHE DI CARICO O SERBATOI
• verniciatura epossidica
• dimensioni dal DN 200 al DN 1000
VALVOLE DI REGOLAZIONE/DISSIPAZIONE A GETTO CAVO – FLANGIATE – A COMANDO OLEODINAMICO – PER CONDOTTE DI SCARICO DIGHE E CENTRALI IDROELETTRICHE
• Flangiatura in accordo alle norme EN 1092-1
• Valvola a flusso unidirezionale, con corpo a profilo speciale e con cono invertito di scarico
• Sezione di passaggio del fluido anulare
• Corpo in acciaio elettrosaldato S275 JR EU 20025
• Con cilindri oleodinamici a doppio effetto per movimentazione manicotton chiusura
VALVOLE DI SCARICO A BATTENTE LIBERO – FLANGIATE E A PARETE
• protezione con verniciatura epossidica o zincata a caldo
• dimensioni dal DN 150 al DN 2000 (altre misure a richiesta)FILTRI DA PRESA FLANGIATI
• protezione con verniciatura epossidica o zincata a caldo
• dimensioni dal DN 150 – 1000[/vc_column_text]
TUBI AREATORI PER CAMERE DI MANOVRA E SERBATOI
• protezione con verniciatura epossidica o zincati a caldo
• dimensioni a richiesta o secondo disegno progetto
TUBAZIONI E RACCORDI FLANGIATI – PEZZI SPECIALI PER CAMERE DI MANOVRA E PARTITORI
• protezione con verniciatura epossidica o zincati a caldo
• dimensioni a richiesta o secondo disegno progetto
PROLUNGHE DI MANOVRA PER APPARECCHIATURE IDRAULICHE – FISSE O TELESCOPICHE
• in acciaio inox AISI 304-316
COLONNINE DI MANOVRA PER APPARECCHIATURE IDRAULICHE
• in acciaio al carbonio S235JR o similari con verniciatura epossidica o zincati
a caldo
• in acciaio inox AISI 304-316
